Great Magtech (Xiamen) Electric Co., Ltd je jedan od najpouzdanijih proizvođača i dobavljača cnc portalnih obradnih centara visoke{1}}gmmd{4}}18046 u Kini. Srdačno vas pozdravljamo da kupite visokokvalitetni cnc portalni obradni centar visoke čvrstoće gmmd-18046 iz naše tvornice. Kontaktirajte nas za više detalja.

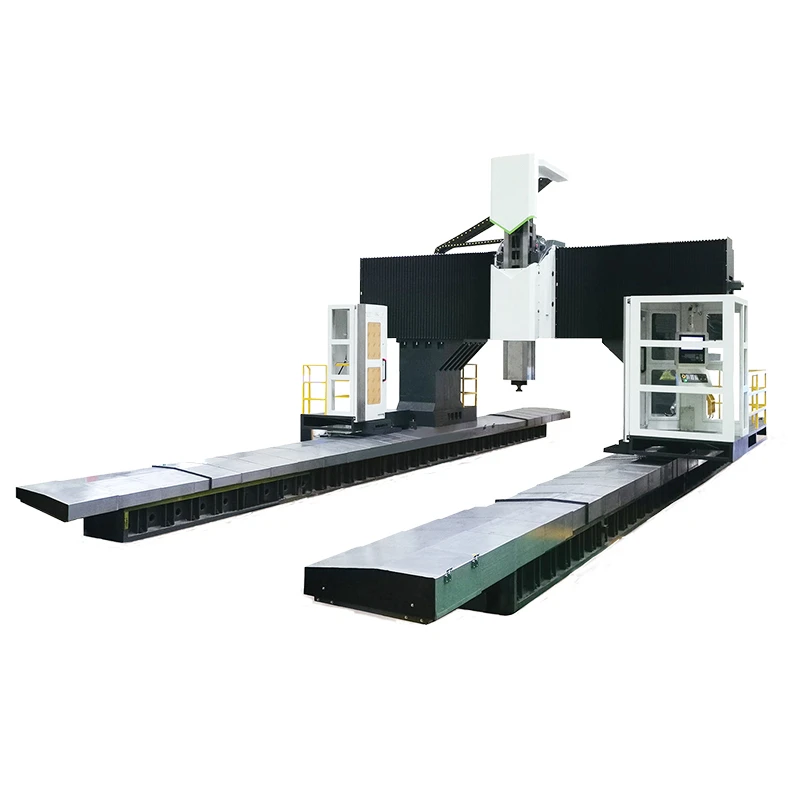

CNC portalni obradni centar Opis
Portalna dupla-os sinhrono pokreće strukturu pokretnih stubova. Okvir portalnog stupa se pomiče i radni sto je fiksiran. Uglavnom se oslanja na rezne alate za uklanjanje materijala iz obradaka kako bi se postigla tačnost zahtjeva geometrije, konture, veličine, itd. Posebno je dizajniran za rukovanje teškim i velikim zadacima obrade obratka. Ovaj alatni stroj ima veliku brzinu vretena, brzu brzinu pomaka, visoku efikasnost obrade, čvrstu strukturu i veliku krutost i može izdržati velika opterećenja rezanja.
Feature
CNC alatna mašina za pokretne stubove je pogodna za obradu velikih radnih komada. Zbog dizajna portalne konstrukcije, radni sto alatnih mašina može se slobodno kretati po gredi i može primiti veće radne komade.
①. Dvostruki motor sa strukturom prijenosa protiv povratnog udara
②. Gear Transmission
③. Kockasti ram i struktura kliznog sjedala
④. Vertikalni/horizontalni automatski magacin alata
⑤. Italija BF menjač
⑥. Glava za glodanje sa proširenim uglom
⑦. Automatska hidraulična kutna glava za glodanje
⑧. Dvosmjerno vreteno za glodanje pod kutom
Aplikacija obradnog centra tipa portala
Mobilna portalna glodalica za stupove ima niz funkcija obrade kao što su glodanje, bušenje, bušenje (bušenje, proširenje, razvrtanje), narezivanje navoja i točkasto glodanje. Pogodan je za-preradu dijelova velikih razmjera u različitim oblastima mehaničke obrade kao što su brodogradnja, proizvodnja elektronske i poluvodičke opreme, nova energija, zrakoplovstvo, automobili, inženjerske mašine, ambalaža, željeznički transport, hardver, guma, itd. Široka primjena CNC alatnih strojeva za pokretne stubove je zahvaljujući njihovoj sposobnosti da obezbijede stabilnu brzinu obrade velike brzine i dobru podršku za obradu velikih dijelova, dobru podršku za rad. Ove karakteristike ga čine nezamjenjivom opremom za obradu u mnogim industrijama. Također je poželjna oprema za obradu raznih ultra-velikih i ultra-teških dijelova sa zahtjevima visoke preciznosti i složenih struktura.
Parametri serije YSMD obradni centar
| Model | GMMD-18046 | ||
| Predmet | Specifikacije | Jedinice | |
| Putovanja | X{0}}os | mm | 19000 |
| Y{0}}os | mm | 4600 | |
| Z{0}}os | mm | 1500 | |
| Nos vretena do radnog stola | mm | 350-1850 | |
| Tri{0}}vodič | X/mjenjač sa zupčanikom, Y/ Linearna vodilica valjka za teško opterećenje, Z/T-Slide | ||
| Door Width | 4600 | ||
| Vrsta Ram | Kvadratni{0}}ramski tip (500 * 500) | ||
| Radni sto | Veličina radnog stola (D*Š) | mm | 18000*3500 |
| Maksimalno opterećenje tabele | t | 50 | |
| {0}}Utor | mm | 36*200 | |
| Vreteno | Tip vretena | tip | BBT-50 |
| O/min vretena | rpm | 6000 | |
| Tip pogona vretena | DDS | ||
| Feedrate | Brzi hod (X/Y/Z) | m/min | 6/8/8 |
| Brzina rezanja (X/Y/Z) | m/min | 6 | |
| Alat Changer | ATC | 24 (Opcija: 40/60) | |
| Motor | Motor vretena | KW | 17-42 |
| Tri{0}}osni servo motor | KW | 5.2/5.2/5.2 | |
| Potrebno je napajanje | Power Requirement | kva | 60 |
| Zahtjevi za tlak zraka | kg/cm² | 6^8 | |
| Drugi | Vanjske dimenzije (D*Š*V) | mm | 22000x5860x5800 |
| Bruto težina | t | 158 | |
Funkcionalne komponente
Funkcionalne komponente CNC alatne mašine za pokretne stubove uglavnom uključuju CNC sistem, vreteno, motor, pogon, olovni vijak, vodilicu, magacinu alata, zakretnu glavu i okretnu ploču, itd. Ovo su jedinični nosioci tehnologije CNC alatnih mašina i određuju nivo performansi celokupne CNC alatne mašine.
Standardna dodatna oprema
| Sistem za hlađenje vretena | Rigid Tapping | Dvostruko LED radno svjetlo | Geared Box |
| Automatski sistem podmazivanja | Izmjena topline za električni ormar | LED 3 boje upozorenja | Nivelirni vijci i jastučići |
| Polu{0}}Zatvorena straža | Dvostruki-Pužni transporter za strugotine | Lancani transporter za strugotine i kolica | M30 Auto Off |
Opcije
| Optička linearna skala | Sonda za obradke | Sistem uljne magle | Ručna/polu{0}}automatska 90 glava za glodanje |
| CTS | Sistem transportera strugotine | Oil Skimmer | Sistem za merenje sonde za auto delove |
| 20T/40T/60T ATC | Rotary Table |
