Okomita CNC opis okretanja
Vertikalna tokarna stroj, poznata i kao vertikalni okretni centar ili VTL, donosi nekoliko različitih prednosti u tablicu u obradu radnim operacijama. Prvo, njihova vertikalna orijentacija omogućava gravitaciju da pomogne u sigurno držanjem radnog dijela, što može biti značajna prednost prilikom obrade velikih, teških dijelova. SecondL, Y vertikalni tokarski strojevi često imaju manji otisak u odnosu na vodoravne strukture, čineći ih idealnim izborom za radionice sa ograničenim prostorom. Uprkos kompaktnom dizajnu, njihova vertikalna struktura još uvijek može smjestiti velike komade.
SCVT280 / 2R vertikalni CNC strukturni karakteristike
Vertikalna strugarica dizajnirana je vertikalnom orijentiranom vretenom, omogućujući radnom komadu montira na vodoravnu tablicu koja se okreće oko vertikalne osi. Tijekom rada, stol vozi radni komad za rotiranje, dok se rezni alati postavljeni na lijevom i desnom vertikalnom držaču alata koji vrše okretanje, dosadno i okretanje operacija.

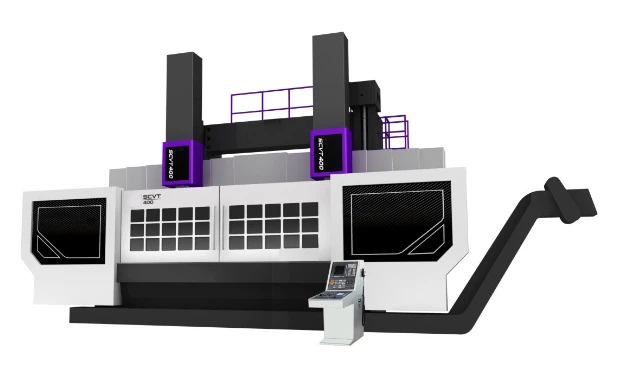

Mašina se sastoji od krute baze, dva vertikalna stupca koji podržavaju poprečnicu, te teška radna stakla vođena moćnim motorom. Držači lijevih i desnih alata mogu se kretati okomito i vodoravno duž stupca i CrossBeam, omogućavajući precizno pozicioniranje alata. Hidraulički sustav pruža silu kretanja stezanja i alata, dok sustavi za hlađenje i podmazivanje osiguravaju toplinsku stabilnost i produženi život alata. Chip transporteri efikasno uklanjaju obradu krhotina za održavanje čistog radnog okruženja.
Lijevo i desno vertikalno sredstvo za vertikalno sredstvo ovog CNC vertikalnog struga sastoji se od klizača snopa, rotaciona slajda i kvadratni čelični RAM. Obojica ostataka alata mogu se kretati vodoravno (x-os) duž snopa. Vertikalna (z-os) i horizontalna (X-os) pokreta Oznaka pokreću FANUC AC servo motori, prenoseći napajanje kroz zupčanik na sklop matice sa kugličnim vijcima spojen na RAM-u. Ovaj dizajn omogućava da se ramzi presele precizno lijevo i desno (x) i vertikalno (z), postižući istovremenu kontrolu četverose (x i z za levo i desno vertikalno i desno vertikalno vrijeme). Takva sposobnost omogućava vertikalnoj CNC-u za efikasno obradu složene zakrivljene površine.
Ram je robustan kvadratni čelični RAM, s držačem alata čvrsto fiksiran na svom donjem kraju, osiguravajući stabilan i precizno rezanje tijekom operacija za preciznu teške operacije. Ova struktura povećava preciznost obrade i krutost vertikalnog strug, čineći ga idealnim za obradu velikih radnih komada koji zahtijevaju visoku preciznost i kvalitet površine.
Vertikalni parametri stroja za strugu
| Projekat | jedinica | Specifikacija | |
| Glavni parametri | Prečnik radne pruge | mm | 2400 |
| Maksimalni promjer rotacije | mm | 2800 | |
| Maksimalni prečnik okretanja | mm | 2800 | |
| Maksimalna visina obrade | mm | 2500 | |
| Maksimalna težina radnog komada | Kg | 16000 | |
| Maksimalni obrtni moment radnika | N．m | 63000 | |
| Glavni zub Kutija za kotačić |
Raspon brzine vretena | r / min | 1.5~80 |
| Promjena brzine radne mreže | blok | Dvostupanjski beskonačni | |
| Glavna snaga motora | 30 minuta ocjene | kw | 65 |
| Kontinuirana ocjena | kw | 55 | |
| Ram | Dimenzije presjeka tijela RAM-a | mm × mm | □240X240 |
| X 1 osovina putovanja | mm | 0-+1750 | |
| X 2 osovina putovanja | mm | -175 0 -0 | |
| Z1 Osovina putovanja | mm | 1400 | |
| Z2 Osovina putovanja | mm | 1400 | |
| Držač noža | Držač kvadratnog noža | 2 | |
| snop | Crossbeam Travel | mm | 2000 |
| Brzina hrane | Brzina rezanja hrane | MM / REV | 0,1 ~ 1000 mm / min |
| Brzina brzina hrane | mm / min | 6000 | |
| Držač alata | Dvostruki držač noža | 2 | |
| Veličina trake za okretanje alata | mm × mm | 40×40 | |
| težina | Ukupna težina alatnog stroja | Kg | Otprilike 49.300 |
| sistem | CNC model uređaja | Fanuc oi tf | |
| Izgled alatnog alata | Dužina × Širina × Visina | mm × mm × mm | 7800X4800X7400 |
| Glavno napajanje | Napon | V | AC380 |
| Raspon fluktuacije napona | -10 do+10% | ||
| učestalost | Hz | 50 ±1 | |
| Ukupna snaga | kw | 80 | |
| Ukupna snaga napajanja uključuje | Glavni motor | kw | 55/65 |
| Hidraulički motor | kw | 2.2 | |
| Motor za hlađenje pumpe | kw | 0.75 | |
| X1 / X2 AXIS SERVO MOTOR | kw | 6 | |
| Z1 / X2 AXIS SERVO MOTOR | kw | 6 | |
| Motor za podizanje | kw | 11 | |
| NC jedinica | KVA | 0.05 | |
| Upravljačka ploča | KVA | 0.02 | |
| FLUERS FLUERSENCENCENT LAMPENT Itd. | kw | 0.16 | |
| Motor za transportna traka za čip | kw | 0.2 | |
| Pritisak hidrauličkog sustava | MPa | 5 | |
